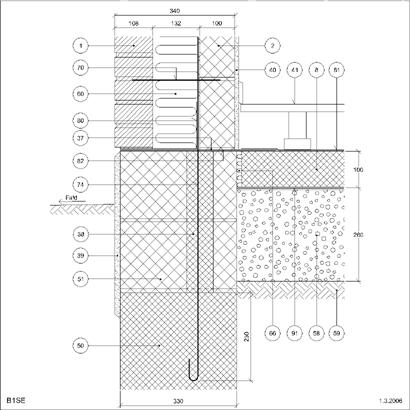

B1SE (*)

Bagmur: Letklinkerblokke

Forankr. af let tag. Ankre
Sokkel (lodret snit)
Blokke/strøgulv
Forankring af let tag. Ankre gennem letklinkerblokke
Letklinker (ldekl = 85 mW/mK), 260 mm
Letklinkerblokke i bagmur
Kombinationsvæg, 340 mm

U-værdier
U,l: 0.21
U,v: 0.2

(*) Bemærk dårlige energidata for denne konstruktion

Tegning: B1IA Bagmur: Letklinkerblokke Sokkel/lodret skel (lodret snit) Bær. sk.væg, dir. funderet Indvendig Bærende skillevæg, direkte funderet Letklinker blokke i skillevæg U-værdier U,v: 0.21 kuldebro (1): 0.36

(*) Bemærk dårlige energidata for denne konstruktion

B1IB (*)

Bagmur: Letklinkerblokke Ikke-bær. sk.væg Sokkel/lodret skel (lodret snit) Letklinker blokke i skillevæg Ikke-bærende skillevæg Indvendig U-værdier U,v: 0.21 kuldebro (1): 0.36

(*) Bemærk dårlige energidata for denne konstruktion

B1IC

Bagmur: Letklinkerblokke Sokkel/lodret skel (lodret snit) Bær. sk.væg Indvendig Bærende skillevæg Letklinker blokke i skillevæg U-værdier U,v: ikke oplyst kuldebro (1): ikke oplyst

B1KC (*)

Bagmur: Letklinkerblokke Sokkel (lodret snit) Letkl., 300 mm Letklinkerblokke i bagmur Term-blokke. Letklinkerblokke med armering, 350 mm Letklinker, 300 mm Blokke/kælder Kombinationsvæg, 340 mm U-værdier U,v: 0.71

(*) Bemærk dårlige energidata for denne konstruktion
