Dilatationsfuger, vejledning

Der skal placeres dilatationsfuger eller træffes andre foranstaltninger i et sådant omfang, at temperatur- og fugtbevægelser kan foregå, uden at der opstår svækkende revnedannelser. Ved placering af dilatationsfuger i murværk skal der tages hensyn til de øvrige konstruktionsdeles dilatationsmuligheder.

I Danmark har vi traditionelt set beregnet fugt- og temperaturbetingede bevægelser efter DS414. Selvom normen i dag er erstattet af Eurocode 6, anvendes beregningsmetoden stadig.
De karakteristiske laster fra differensbevægelser for murværk udsat for vejrlig skal fastsættes på grundlag af en temperaturdifferens mellem formur og bagvæg på mindst 35°C ,(Δθ), hvortil adderes fugtbevægelser forårsaget af variationer i luftfugtigheden.

For murværk i tegl kan der regnes med en samlet bevægelse (temperatur og fugt) på 0,21 mm.

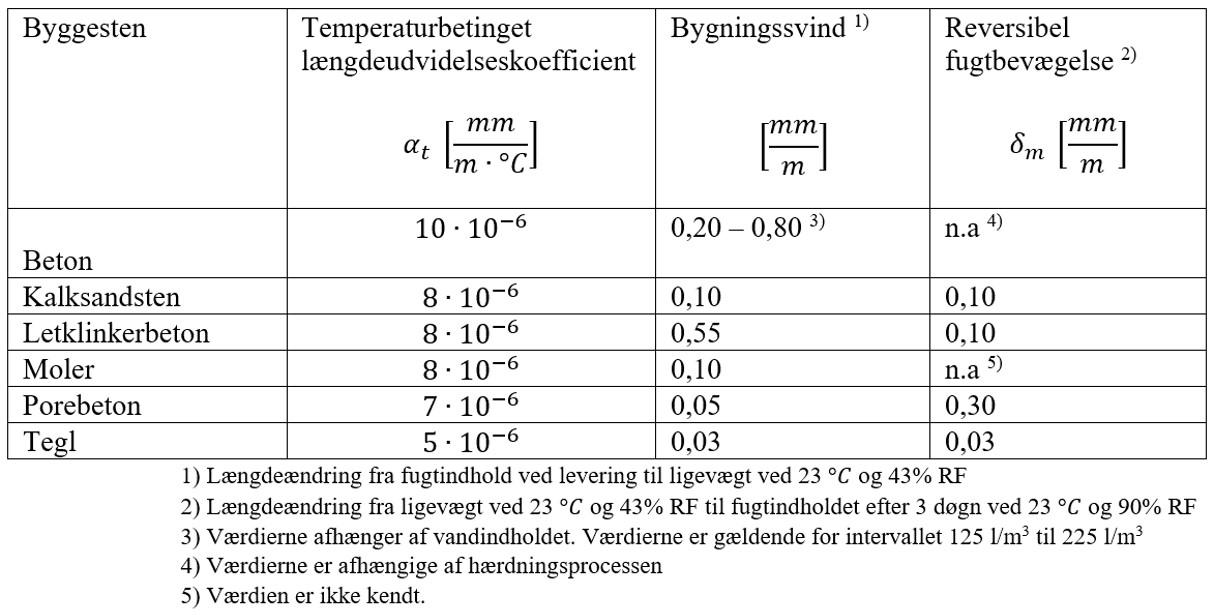

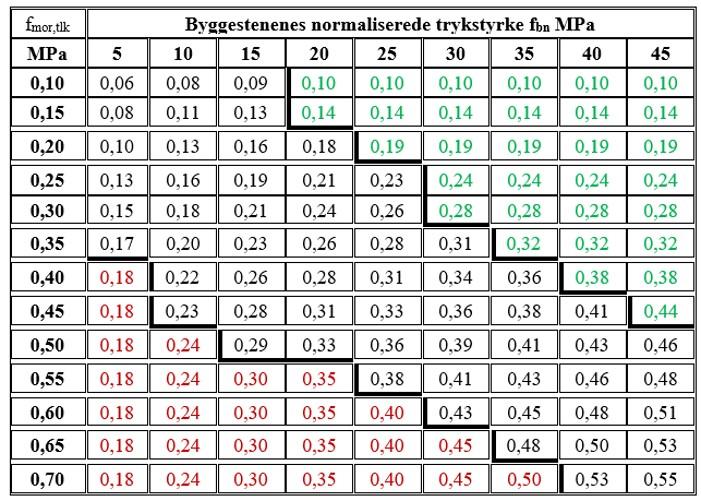

Bevægelsen beregnes således iht. værdierne i tabellen ovenfor:

Afstande mellem dilationsfuger

Såfremt afstanden mellem dilatationsfugerne ikke fastlægges ved beregning, sættes den til 10-20 m for byggesten med en normaliseret trykstyrke f_b på mindst 15 MPa og 15-30 m for byggesten med en normaliseret trykstyrke på mindst 20 MPa. De mindste afstande benyttes, når der mures med stærke mørtler. For byggesten med en normaliseret trykstyrke f_b mellem 15 MPa og 20 MPa kan der interpoleres mellem ovenstående afstande. Der kan ikke ekstrapoleres for større trykstyrker end 20 MPa.

Værdierne gælder for sokkelløsninger på pap. Afstandene kan forøges i følgende tilfælde:

• Ved anvendelse af glidelag (som folie jf. BYG-ERFA (29) 12 12 25 eller stålplade) i formurens fulde tværsnit kan afstandene forøges 20 %
• Ved anvendelse af konsoller, der vurderes at besidde fleksibilitet mht. vandret bevægelse, kan afstandene forøges 30 %
• Ved anvendelse af armeret murværk kan afstandene forøges 30 %

Pind 1 og pind 2 kan ikke kombineres.
Armeret murværk i pind 3 skal minimum være 0,05 % af murværkets effektive tværsnit og armering skal indlægges minimum pr 6. skifte/400 mm

Afstanden mellem dilatationsfuger/binderfri hjørner må maksimalt være 30 m. For meget svage mørtler (K100/1200) gælder der dog i praksis ingen maksimal grænse for afstande mellem dilatationsfuger.

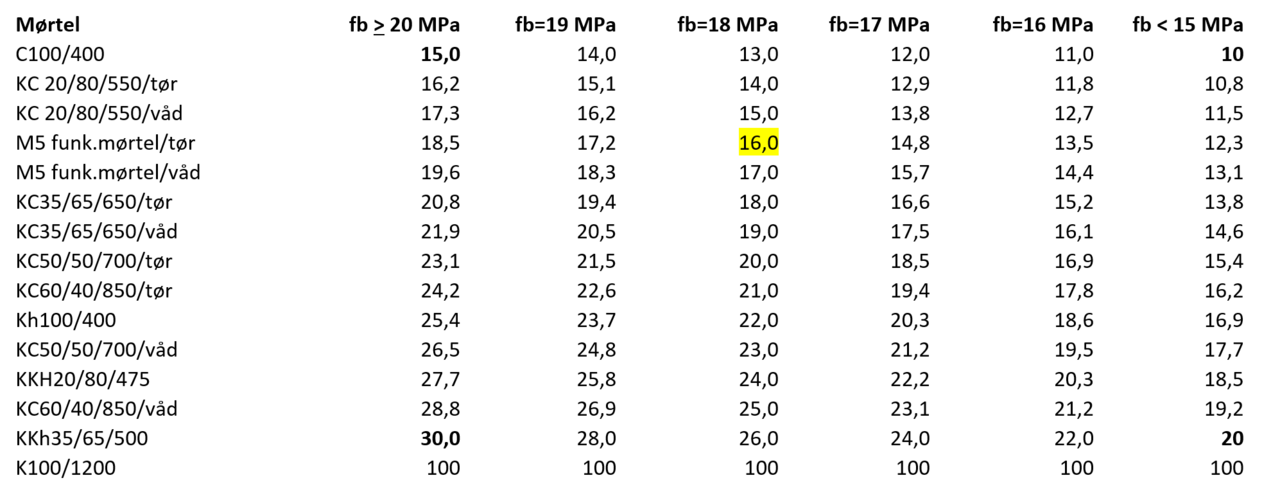

Såfremt afstanden mellem dilatationsfugerne ikke fastlægges ved beregning, kan afstandene for sokkelløsninger på pap sættes iht. nedenstående tabel:

Afstandene kan forøges i følgende tilfælde:

• Ved anvendelse af glidelag (som folie jf. BYG-ERFA (29) 12 12 25 eller stålplade) i formurens fulde tværsnit kan afstandene forøges 20 %

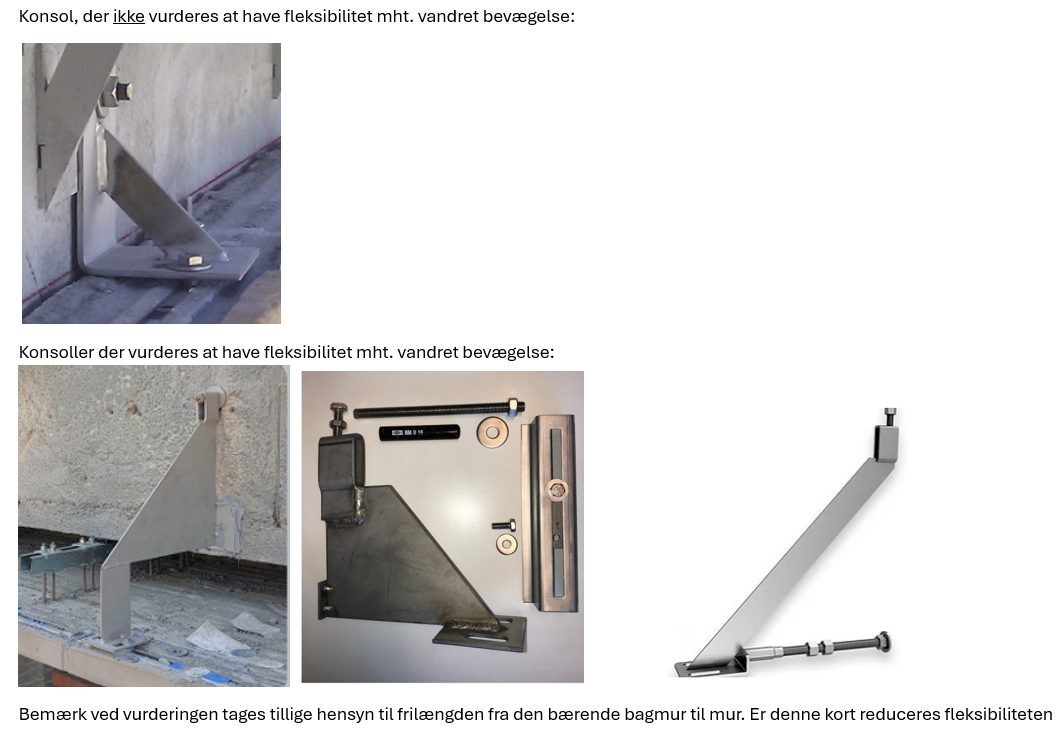

• Ved anvendelse af konsoller, der vurderes at besidde fleksibilitet mht. vandret bevægelse, kan afstandene forøges 30 %. Forskellige eksempler er vist efterfølgende:

• Ved anvendelse af armeret murværk kan afstandene forøges 30 %

Pind 1 og pind 2 kan ikke kombineres.
Armeret murværk i pind 3 skal minimum være 0,05 % af murværkets effektive tværsnit og armering skal indlægges minimum pr 6. skifte/400 mm

Afstanden mellem dilatationsfuger/binderfri hjørner må dog maksimalt være 30 m.

For meget svage mørtler (Dvs K100/1200) gælder der dog i praksis ingen maksimal grænse for afstande mellem dilatationsfuger. Murfelter kan i sådanne tilfælde være 100 m eller længere, idet de temperaturbetingede bevægelser kan foregå i ganske små revner mellem sten og mørtel.

Eksempel: Murværk opmures med en teglsten, hvor f_b = 18 MPa i kombination med en M5 funktionsmørtel - tør. Her fås afstanden mellem DF til 16 m. Når dette murværk er placeret på konsoller og armeret fås afstanden mellem DF til: 16 × 1,3 × 1,3 = 27 m

Murværket har 10 mm tilbagelæggende fuge, hvorved armeringsarealet bestemmes til: 0,05 %× (108-10) × 1000 = 49 mm² pr. m i højden, svarende til Ø5 ribbestål pr 6 skifte

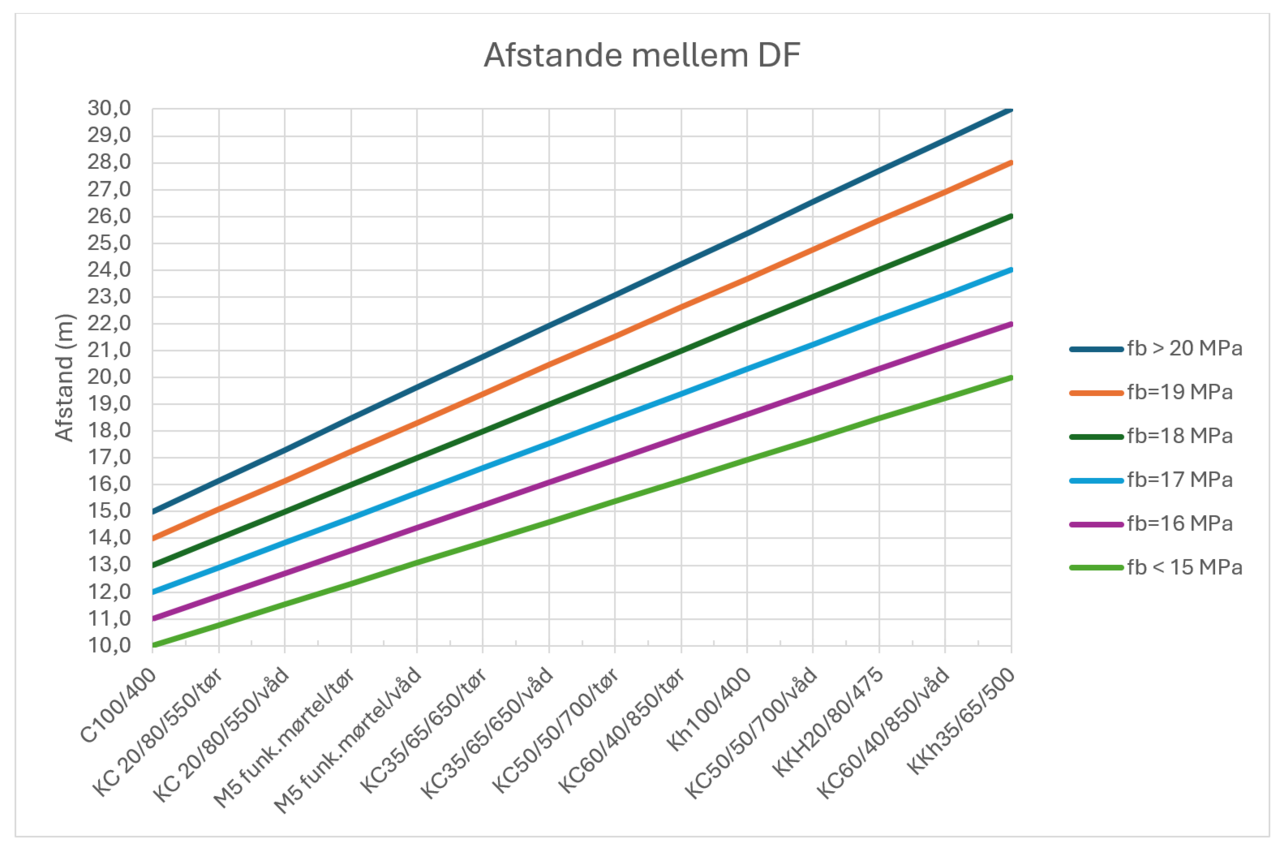

Afstandene for de forskellige mørteltyper (excl. K100/1200) er angivet grafisk efterfølgende:
