Bagmur: Letklinkerblokke Tilslutning (lodret snit) Søjle Kombinationsvæg, 340 mm Betonsøjle (tilbagetrukket) Letklinlerblokke i bagmur U-værdier U,l: 0.25 kuldebro (1): 0.25
(*) Bemærk dårlige energidata for denne konstruktion
Bagmur: Letklinkerblokke Tilslutning (lodret snit) Søjle Kombinationsvæg, 340 mm Betonsøjle (tilbagetrukket) Letklinlerblokke i bagmur

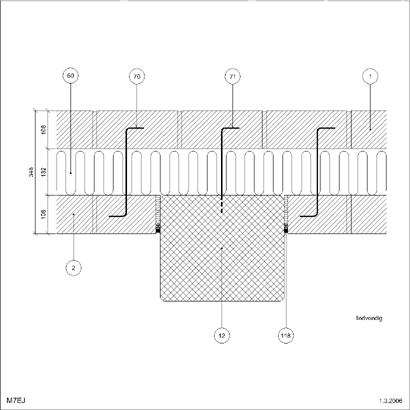

Bagmur: Tegl Forankr. til betonsøjle (tilb.tr.) Tilslutning (lodret snit) Tegl i bagmur Forankring til betonsøjle (tilbagetrukket) Søjle Hulmur, 348 mm U-værdier U,l: 0.27 kuldebro (1): 0.27

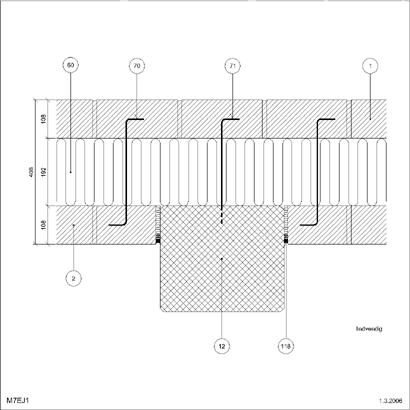

Bagmur: Tegl Tilslutning (lodret snit) Søjle Forankring til betonsøjle (tilbagetrukket) Tegl i bagmur Hulmur, 408 mm U-værdier U,l: ikke oplyst

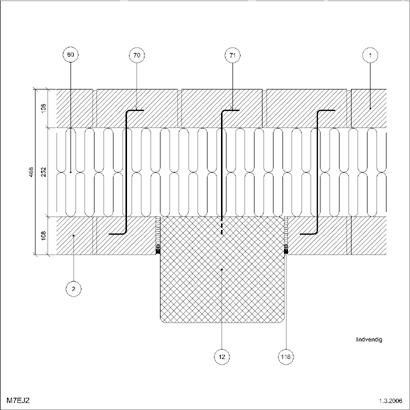

Bagmur: Tegl Tilslutning (lodret snit) Tegl i bagmur Forankring til betonsøjle (tilbagetrukket) Søjle Hulmur, 468 mm U-værdier U,l: ikke oplyst

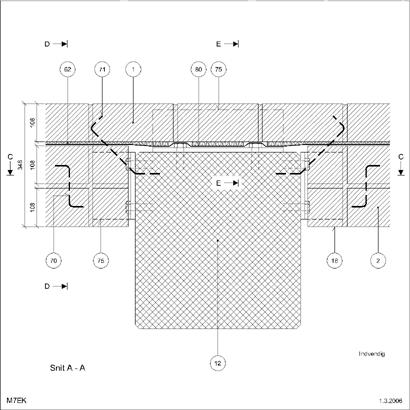

Bagmur: Tegl Bjælkesko, snit A - A Tilslutning (lodret snit) Søjle Murværk oplagt på bjælkesko, snit A - A Tegl i bagmur Hulmur, 348 mm U-værdier U,l: 1.39 kuldebro (1): 1.17

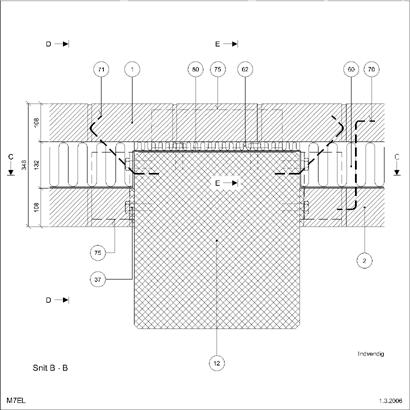

Bagmur: Tegl Bjælkesko, snit B - B Tilslutning (lodret snit) Tegl i bagmur Murværk oplagt på bjælkesko, snit B - B Søjle Hulmur, 348 mm U-værdier U,l: 0.27 kuldebro (1): 0.81

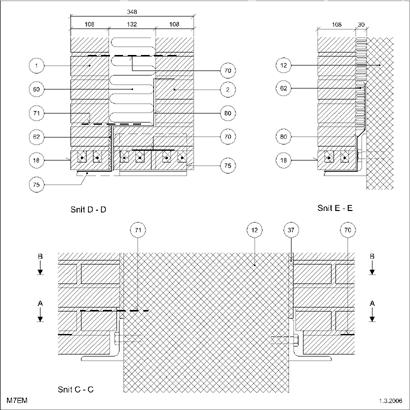

Bagmur: Tegl Tilslutning (lodret snit) Bjælkesko Søjle Murværk oplagt på bjælkesko Tegl i bagmur Snit C – C, D – D og E – E

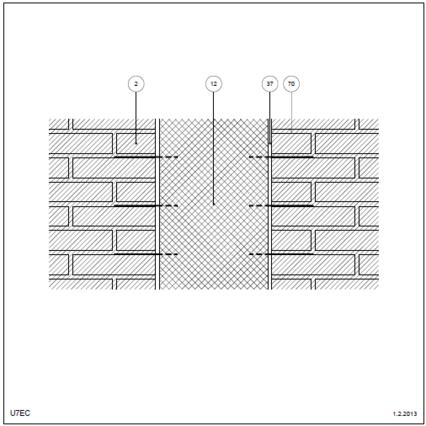

Bagmur: Forankr. af bagmur Forankring af bagmur Tilslutning (lodret snit) Søjle

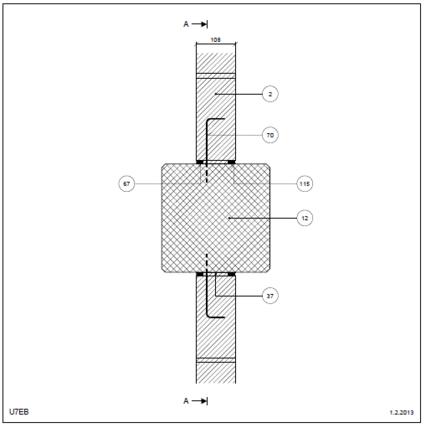

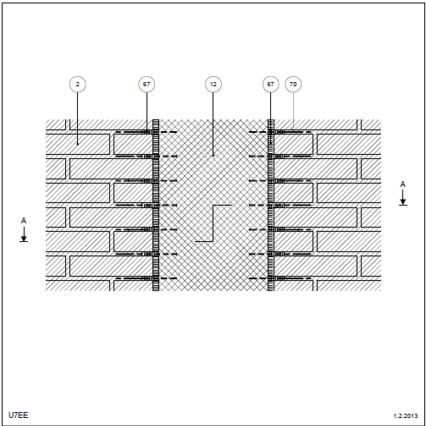

Bagmur: Forankr. bagmur, snit A - A Søjle Tilslutning (lodret snit) Forankring af bagmur, snit A - A
Bagmur: Forankr. bagmur, snit A - A Forankring af bagmur, snit A - A Tilslutning (lodret snit) Søjle

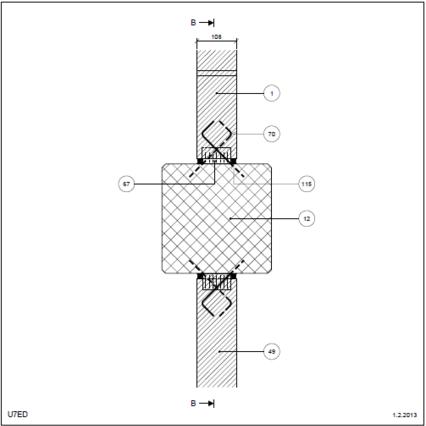

Bagmur: Forankr. bagmur, snit B - B Søjle Tilslutning (lodret snit) Forankring af bagmur, snit B - B
